(一)裂縫分類

堤壩裂縫較為常見,按其走向可分為龜狀裂縫、橫向裂縫、縱向裂縫、內部裂縫等四種。

1.龜狀裂縫

龜狀裂縫多出現在土壩表面,分布較均勻,縫細而短,對堤壩危害較小。龜狀裂縫產生的原因,主要是粘性土水分蒸發,表面土體收縮,故又稱干縮裂縫。填筑土料粘性愈大、含水量愈高,干裂的可能性愈大。

2.橫向裂縫

橫向裂縫的走向與堤壩軸線垂直或斜交,常出現在堤壩頂部并伸入堤壩內一定深度,嚴重的可發展到堤壩坡,甚至貫通上下游造成集中滲漏,直接危及堤壩的安全。產生橫向裂縫的原因,主要是相鄰堤壩段壩基產生較大的不均勻沉陷,常發生于堤壩合攏段,堤壩體與交界部位施工分縫交界段以及壩基壓縮變形大的壩段等。

3.縱向裂縫

縱向裂縫的走向與堤壩軸線平行或接近平行,多出現在堤壩頂部或堤壩坡上部,裂縫逐漸向壩體內部垂直延伸。它一般比橫向裂縫長,若不及時處理,雨水入侵后會造成大壩脫坡險情?？v向裂縫產生原因：一種因分期加高,壓實質量和填筑材料不同；用貼坡培厚法處理背水坡滲水時,貼坡砂層未灌水也不壓實,致使蓄水后砂層浸水下沉,培土表面發生縱向裂縫；另一種因施工碾壓不實,施工質量不好,筑壩土料含水量過高；初次蓄水,或汛期水位驟降導致堤壩坡失穩,產生脫坡初期的縱向裂縫。

4.內部裂縫

龜形裂縫、橫向裂縫和縱向裂縫都出現在堤壩體表層,縫口隨著深度變窄而消失。而在堤壩體內部也可能發生裂縫,這種裂縫是堤壩體的隱患,容易引起集中滲漏,對堤壩危害很大。

產生內部裂縫的原因和可能出現的部位有:如在狹窄山谷壓縮性大的地基上修建土壩,在壩體沉降過程中,上部壩體重量通過剪力和拱的作用,被傳遞到兩端山體和基巖中去,而壩體下部沉陷,有可能使壩體在某一平面上被拉開,形成水平裂縫；此外,堤壩壩基或堤壩與建筑物接觸處因產生不均勻的沉陷而產生內部裂縫等。

(二)、裂縫的搶護

堤壩發現裂縫后,先查明裂縫的寬度、深度、長度和走向等；注意觀測裂縫的發展變化,分析裂縫的原因和性質,制訂處理方案,尤其是注意貫穿堤壩體的橫向裂縫、內部水平裂縫和脫坡裂縫的處理。同時要注意水位的變化,及時對裂縫部位采取臨時保護措施。

1.開挖回填

開挖回填施工簡單,裂縫處理較徹底,效果較好,適用于深度在5m以內,并已停止發展的裂縫。開挖前應沿裂口灌注少量石灰水,以掌握開挖的范圍。挖槽深寬均應超過裂縫0.3m～0.5m，長度超出縫端1m。

(1)梯形臺階。槽坑開挖時順縫抽槽,保持梯形斷面,以利于原堤壩的結合。當裂縫較深時可挖成階梯形槽坑,臺階高1.5m。槽口附近不宜堆放土料,以利于出土和施工安全。槽坑回填前先削去臺階,灑水濕潤槽壁并刨毛,再回填與原堤壩體相同的土料,分層夯實(圖3-1)。

圖3-1　梯形臺階槽坑開挖(單位:m)

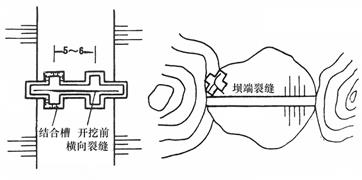

(2)十字形結合槽。適用于貫穿堤壩的橫向裂縫。開挖時順裂縫方向每隔5m～6m,設一道垂直裂縫的結合槽,回填時要注意新老土的結合(圖3-2)。

(a)橫向裂縫處理　　　(b)壩端裂縫處理　　　

圖3-2　十字形結合槽開挖(單位:m)

在汛期,抽槽法適用于高出洪水位的裂縫搶護。一般裂縫處理宜在枯水期或降低水位后進行,必要時應在上游堤壩坡加筑臨時圍堪,以策安全。龜形裂縫一般不作處理,若處理也可采取泥漿封口,或?qū)斄淹翆优偎蓾駶櫤粚?面層再鋪以砂性土保護。

2.充填灌漿

對于較深的裂縫,可采用灌漿法,或采取上部開挖回填、下部灌漿的方法處理,以減少抽槽工程量。灌漿部位的頂部必須保持有2m以上的開挖回填層作為阻漿蓋,以防止?jié){液外噴?；靥顣r預埋灌漿管(鐵管或竹管)。如條件許可可采用分段、回漿的灌漿方法,效果較好。漿液濃度應先稀后稠,灌漿壓力由小到大。

裂縫灌漿應注意的是:①對長而深的、非發展性的縱向裂縫,一般宜用重力或低壓灌漿,以免影響堤壩坡的穩定；②對尚未作出判斷的縱向裂縫,不應采用壓力灌漿；③對脫坡裂縫一般不宜采用灌漿法處理,只有裂縫深度過大,全部開挖回填工程量很大時,才可先開挖回填裂縫的上部,再進行壓重固腳,然后對深處裂縫進行灌漿。此外,由于泥漿不易固結,在雨季和水位較高時,一般也不宜進行灌漿。在灌漿過程中,要密切注意壩坡穩定,加強土壩沉陷、位移和測壓管的觀測工作,發現問題,及時處理。
